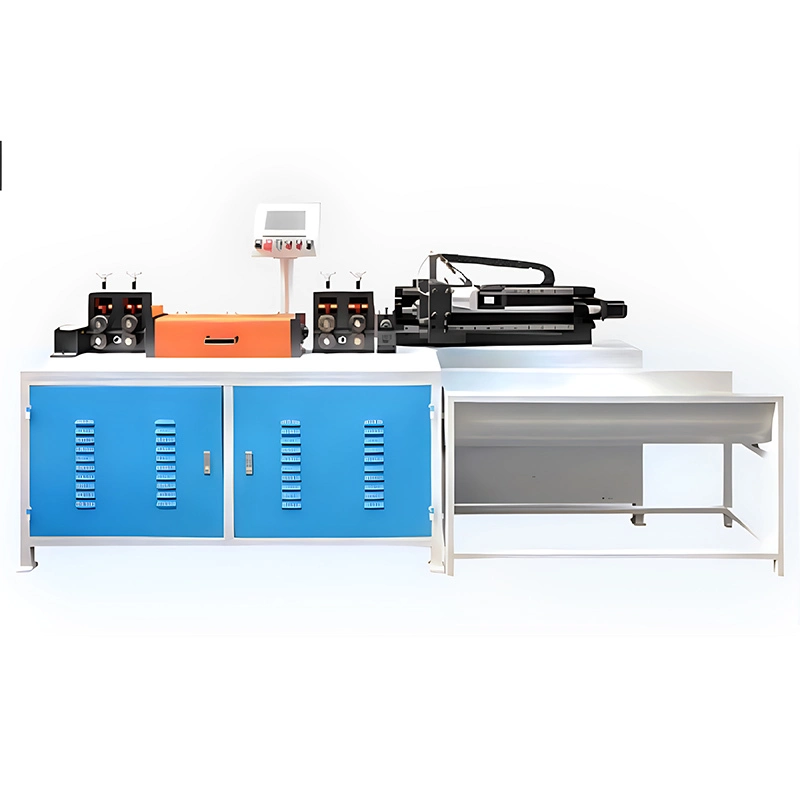

Máquina cortadora y enderezadora de alambre servocortado JC-TZ-Z1
Las máquinas enderezadoras y cortadoras de alambre/barras están diseñadas para enderezar, medir y cortar cualquier tipo de alambre/barra metálica o alambre/barra no metálica, como barras de acero para la construcción, varillas de soldadura, redes de alambre, colgadores de redes para ventiladores, redes para refrigeradores. , cesta de la compra, zapatero, atril para libros, jaula para aves domésticas, atril para discos y otros tipos de alambre de acero, etc.
El enderezador y cortador de alambre/barra es fácil de operar. Sólo necesita fijar el ajustador a la longitud deseada e introducir el alambre/barra en la máquina. Luego, la máquina produce automáticamente alambre/barra recta de longitud uniforme a alta velocidad.
Además, gira de forma suave y silenciosa; es preciso en su medida y fuerte en su estructura. Durante la operación, la alimentación de alambre/barra y la acción de corte continúan incesantemente mediante el desplazamiento cooperativo de un cortador.
● Sistema CAM electrónico con pantalla táctil PLC,
● marca de servomotor, servomotor
● El modo de control incluye el sistema de control analógico del inversor,
● Velocidad de alimentación del alambre: Velocidad ajustable 7-35m/min;
● Tolerancia de longitud: 0,5 mm de suelo dentro de 500 mm (agregue 0,5 mm por cada 500 mm adicionales)
Ventajas de la plataforma
Características de la máquina enderezadora de alambre
1.Sistema de alimentación de alambre: este sistema alimenta el alambre de hierro enrollado a la máquina. Puede incluir un desenrollador de alambre, un enderezador de alambre y rodillos de alimentación de alambre para garantizar una alimentación suave y continua del alambre.
2.Sistema enderezador: Este sistema consta de rodillos o placas enderezadoras que están diseñadas para enderezar el alambre a su paso por ellos. El número y la configuración de los rodillos o placas enderezadoras pueden variar dependiendo del nivel deseado de rectitud requerido para el alambre.
3.Sistema de corte: este sistema incluye un mecanismo de corte diseñado para cortar con precisión el cable enderezado en las longitudes deseadas. El mecanismo de corte puede utilizar varios métodos, como corte con cizalla, corte con guillotina o corte giratorio, según el diseño específico de la máquina.
4.Sistema de control: Este sistema incluye controles para ajustar la velocidad del sistema de alimentación de alambre, el sistema de enderezamiento y el sistema de corte. También puede incluir funciones como medición de longitud y recuento de lotes para un corte de alambre preciso y eficiente.
5.Características de seguridad: Las máquinas enderezadoras y cortadoras de cables suelen incluir características de seguridad como protectores, botones de parada de emergencia y sensores para garantizar un funcionamiento seguro y prevenir accidentes.
Parámetros técnicos
Principales parámetros técnicos del equipo servo de corte y enderezamiento. | ||
Modelo No. | 2--6 | 3--8 |
Rango de longitud de corte | 50 mm-ilimitado | 50 mm-ilimitado |
Velocidad de alimentación de alambre | Velocidad ajustable 7-35m/min | Velocidad ajustable 7-35m/min |
Dimensión de la máquina (L*W*H) | 2670*710*1450 (milímetro) | 2670*710*450 (milímetro) |
Tolerancia de longitud | 0,5 mm de suelo dentro de 500 mm (agregue 0,5 mm por cada 500 mm adicionales) | 0,5 mm de suelo dentro de 500 mm (agregue 0,5 mm por cada 500 mm adicionales) |
Cable aplicable | Acero inoxidable, Normal alambre de acero al carbono | |
Estante de materiales | 800*300*600 | 800*300*600 |
Motor de alimentación | 1,5 KW con reductor--Dongguan Wanxin |
2200W-3S
|
Motor de enderezamiento | 3KW -2P--Jiangsu Huasheng |
5.5KW -2P --Jiangsu Huasheng / 3KW -2P--Jiangsu
|
Servomotor de corte de persecución | 0,75 KW 1500 rpm | 1kW 1500rpm |
Juegos de ruedas de alimentación de alambre | 2 Conjuntos (4 pares de ruedas) | 2 Conjuntos (5 pares de ruedas) |
Cantidad de piezas rectas | 8 / 8pes | 6 / 6pes |
Rango de alambre ajustable | Normal alambre de acero al carbono: 2-6 mm Acero inoxidable: 2-4,5 mm | Normal alambre de acero al carbono: 2-8 mm Acero inoxidable: 2-6 mm |
motor de corte | 1KW (3000 rpm) (servo cortado) | 2.2KW |
Modelo de cilindro cortado | / | MOB63-20 |
Soporte de alambre | Desenrollador de alambre: Desenrollador de alambre normal (sin energía)/Desenrollador de alambre automático (la velocidad se puede ajustar y girar automáticamente) | |
Aplicaciones
